无边框！夏普发布“flexible设计”面板

夏普发布了画面周围无“边框”，可设计成形状的面板设计技术（论文编号49.1）。是将栅极驱动器置于像素内实现的。夏普在SID展会上展出了采用这一技术的汽车仪表板用面板（图1）。另外，在接受记者采访时还演示了曾让笔者一瞬间以为是“贴了照片”的独特设计（图2）。

图1：展示会场的车载用显示器展区内展出的仪表板用面板。仪表可显示到显示器边缘，没有边框。驱动像素用的栅极线驱动电路被引入像素内，在三个圆形的中央附近纵向内置。信号线也是纵向走线。

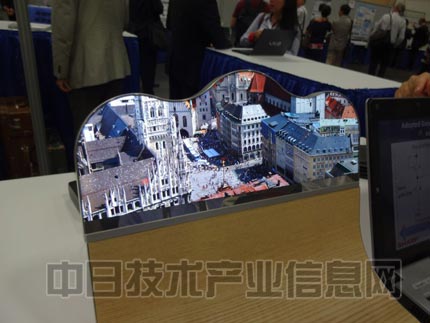

图2：在接受记者采访时演示的同种形状的面板。图像显示到显示器边缘，不仅形状独特，还没有边框，感觉跟原来的面板截然不同。

此前的面板因是将栅极线的驱动电路配置在像素外侧，所以需要一定宽度的边框。而夏普此次的面板通过将构成栅极驱动电路的4个晶体管和1个电容器分散配置在5个像素内，而完全去掉了栅极线侧的边框。这些栅极线驱动电路的供电是沿着信号线进行的。其结果，在去掉栅极侧边框的同时，显示器的形状不仅可以做成原来的方形，还可以做成任意形状。

顺便说一句，此前曾有的圆形或心形显示器等虽然看上去形状独特，但都需要一定宽度的边框。因为栅极线和信号线原则上为直线，驱动栅极线的电路也配置在像素外侧。（作者：北原 洋明，日经技术在线！供稿）
